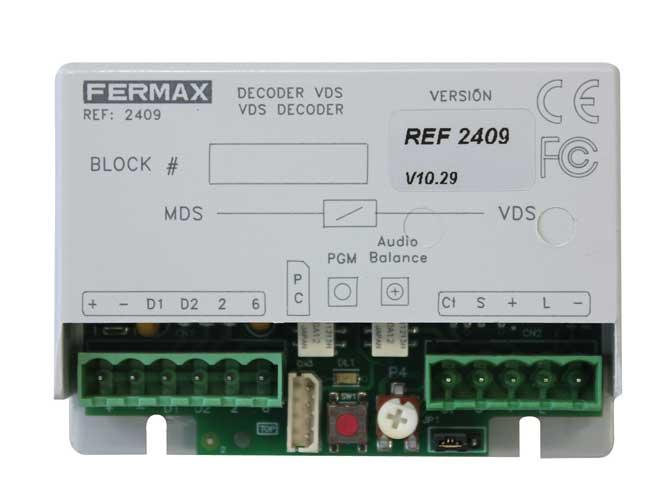

Sistema MDS-VDS: Instalações com sistema MDS em entradas principais e blocos internos com interfone/videoporteiro e/ou VDS em residências unifamiliares.

É necessário um decodificador MDS/VDS por bloco. O decodificador MDS/VDS converte o sistema MDS da entrada principal para o sistema VDS nos blocos internos.

O decodificador MDS/VDS pode gerenciar de 1 a 199 residências por bloco. A comunicação pode ser estabelecida a partir da entrada principal do MDS com qualquer residência nos diferentes blocos.

Cabeamento
MDS

•  Áudio: barramento de 6 fios
•  Vídeo: Barramento de áudio + Coaxial (vídeo) + 2 fios de alimentação
•  Distância máxima de instalação dependendo da seção do cabo utilizado (consulte os manuais técnicos)

VDS

•  Áudio: barramento de 3 fios.
•  Vídeo: UTP CAT5 / 5 fios / 3 fios + Coaxial (vídeo).
•  Distância máxima do primeiro acesso à última habitação: 200 m.

O tamanho reduzido permite a instalação em registros elétricos. Pode ser embutido em caixas padrão de 10×10 cm. Possui fitas adesivas para fixação e também pode ser fixado diretamente na parede. O decodificador MDS/ADS converte o sistema MDS da entrada geral para o sistema ADS dos blocos internos.

É necessário um decodificador MDS/ADS por bloco.

O decodificador MDS/ADS pode gerenciar de 1 a 199 apartamentos por bloco. A partir da entrada geral MDS, a comunicação pode ser estabelecida com qualquer apartamento nos diferentes blocos.

O decodificador MDS/ADS, além de servir como interface entre os dois sistemas, atua como um comutador de áudio. Quando em modo de espera (sem comunicação com uma entrada geral ou unidade de portaria MDS), permite a comunicação entre os painéis internos ADS e os apartamentos no bloco correspondente. Isso permite manter conversas simultâneas em diferentes blocos, cada um com seu próprio painel interno, além de um bloco com a entrada geral.

O decodificador deve ser instalado preferencialmente onde a fonte de alimentação do bloco interno está instalada, próximo ao comutador de vídeo, se aplicável. É muito importante usar uma fonte de alimentação separada para cada bloco interno para evitar interferências nos sinais gerados em um bloco (chamadas, tons de confirmação de chamada, etc.).

Dimensões: 62x85x20 mm (altura-largura-profundidade).
Alimentación Sistema MDS:

•  Áudio: 12 Vdc
•  Vídeo: 18 Vdc

Alimentação do sistema ADS:

•  Áudio e Vídeo: 18 Vdc
